搖擺篩簡介 搖擺篩適用于篩分精度高（>99%）,篩分層次（可達5層），產量大的工藝要求，分為普通型和防爆型兩類。 設備型號：YBS（搖擺篩）-（規格）M-（層次）-（材質P：普通A3? 材質F：不銹鋼SS304） 結構原理 按積木式結構原理設計開發，由一剛性曲柄軸驅動，并進行了動態平衡。在可調整傾角的剛...
搖擺篩適用于篩分精度高（>99%）,篩分層次（可達5層），產量大的工藝要求，分為普通型和防爆型兩類。
設備型號：YBS（搖擺篩）-（規格）M-（層次）-（材質P：普通A3? 材質F：不銹鋼SS304）
結構原理

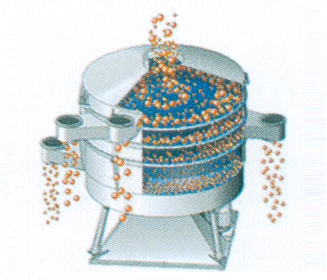

按積木式結構原理設計開發，由一剛性曲柄軸驅動，并進行了動態平衡。在可調整傾角的剛性曲柄軸的驅動下，圓形的篩機體可實現三維空間運動，即在水平的圓周運動上疊加一個垂直方向的上下運動。振動的參數隨旋轉速度、曲柄偏心度、徑向傾角和切向傾角的大小而變化。這種設計構造，使得其工作參數的組合可以無窮的多，從而使得被篩分的物料可以以所期望的速度在篩網層上運動，或者在期望的時間內滯留在篩網層上。篩機振幅及物料的加速度隨曲柄偏心度的大小而變化，曲柄軸的切向傾角的大小決定著物料在篩網上作圓周運動的速度；曲柄軸的徑向傾角決定著物料從篩網中央向邊緣運動的速度；切向和徑向傾角的相互作用導致被篩分的物料在篩網上作一種螺旋漸開線運動，物料在篩網上停留的時間，即篩分的精度和度量是由切向和徑向傾角大小的組合比例來決定的。

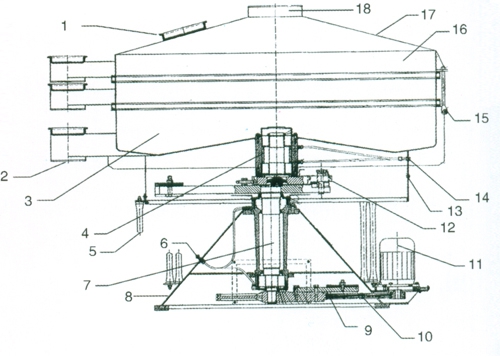

YBS-()M-5F系列搖擺篩結構圖
1、觀察口 10、V型皮帶
2、出料口 11、驅動電機
3、地框 12、從動軸配重鐵
4、從動軸 13、防護板
5、橡膠彈簧腳 14、注油管
6、注油管 15、中框鎖具
7、主軸 16、中框
8、金字塔底座 17、防塵蓋
9、主軸配重鐵 18、注料口
結構特點
A、由金字塔形底座和底盤是篩機的基礎部分，中間篩層，根據需要可進行增減。
B、主傳動軸穿過軸承固定在金字塔底座中，主轉軸上下有平衡塊，使篩機在運動中保持平衡。篩機由V型皮帶通過普通電機來驅動。
C、篩機底座體作一種即有繞篩機系統主軸公轉，又有繞自向主軸自傳的行星旋轉運動。
優點
A、物料可以從機器中央進入,依次篩過每層物料都從中央進入下一層。因此每部分物料在篩網上運動的距離基本相似。這樣就可以保障精確的篩分。
B、通過合理的調整篩機，粒度較大的物料在接近篩層邊緣時，垂直加速度隨之增加，可進一步提高篩分效率。
YBS-()M-5F系列搖擺篩結構圖

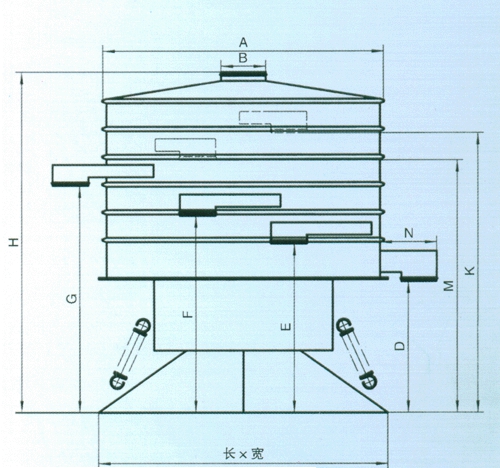

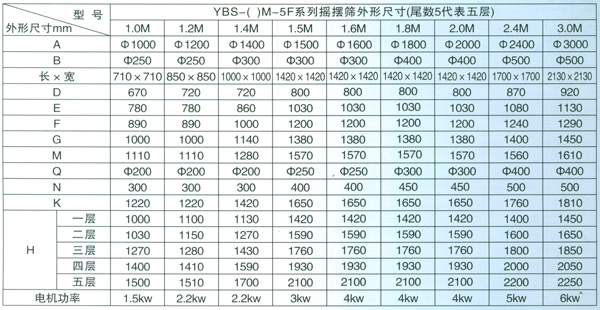

YBS-()M-5F系列搖擺篩外形尺寸
